Membuat jaringan vlan dengan Cisco paket tracer




1. Buka aplikasi packet tracer,  tambahkan 4 buah PC dan 1 Switch. Kemudian sambungkan dengan menggunakan kabel Straight, sambungkan pada tiap PC ke Switch, tampilan desain jaringan terlihat seperti tampilan berikut.




2. Yang berikutnya konfigurasi alamat IP Address pada tiap PC,  masukkan IP Address yaitu:

- PC0 (192.168.10.1)

- PC1 (192.168.10.2)

- PC2 (192.168.20.1)

- PC3 (192.168.20.2)


3. Konfigurasi VLAN

Klik switch kemudian klik CLI

Kita cek vlan yang aktif dan pc yang terhubung dengan vlan.

 caranya ketik enable, enter lalu ketik show vlan.  seperti gambar berikut.



beri nama pada vlan 10 dan vlan 20.

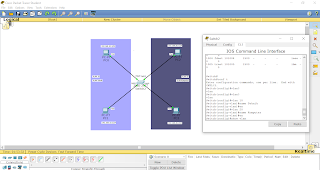

Caranya ketik configurasi terminal lalu enter. Ketik vlan 10, enter ketik name Teknik, enter lalu ketik exit. setelah itu enter lalu ketik vlan 20, enter ketik name Komputer, enter ketik exit lalu ketik show vlan, sehingga terlihat seperti gambar  berikut ini.



daftarkan PC1 dan PC2 ke vlan 10.

Caranya ketik configurasi terminal, enter ketik interface fa 0/1, enter ketik switchport mode access, enter ketik switchport access vlan 10, lalu ketik exit. setelah itu enter ketik interface fa 0/2, enter ketik switchport mode access, enter ketik switchport access vlan 10, dan ketik exit. Akan terlihat seperti gambar berikut.


daftarkan PC3 dan PC4 ke vlan 20.

Caranya ketik configurasi terminal, enter ketik interface fa 0/3, enter ketik switchport mode access, enter ketik switchport access vlan 20, lalu ketik exit. setelah itu enter ketik interface fa 0/4, enter ketik switchport mode access, enter ketik switchport access vlan 20, dan ketik exit. Akan terlihat seperti gambar berikut.



4. Lakukan konfigurasi ping pada PC.

Klik PC0, klik desktop lalu klik command prompt. Ketik ping 192.168.10.2 lalu enter. sehingga terlihat seperti gambar berikut.


Kalau beda vlan maka alamat IP Addres tidak akan terhubung, sehingga terlihat seperti gambar berikut.


5. Kirimkan  pesan dari PC0 ke PC1 dan PC2 ke PC3.

Klik Add Simple PDU (P) pada samping kanan. Jika berhasil maka terlihat seperti gambar berikut.





Itu adalah cara pembuatan vlan dari saya terima kasih😇
